제품소개>에너지>멀티채널 전령량계

멀티채널 전령량계

07-1.

SEMCT-GEMS3512-12AT 멀티채널 전력량계 (12채널)

주요 기능

  • 전류, 전압, 유효전력, 전력량, 역률, 선간전압, 상전압, 고조파, 주파수, 순간전압, 전류 상승 등 데이터 측정
  • 하나의 계측장비로 최대 12Ch까지 전력 모니터링이 가능
  • Ethernet 연결을 통해 클라우드 EMS 시스템 연동 (Wi-Fi 지원 -> option 장착 모델에 한함)
  • 좁은 공간에 설치가 가능한 콤팩트한 사이즈 (62x96x56mm)

사양

  • 입력전원 100~240V AC/DC
  • 전압측정
    • 전압측정범위 0~415VAC(선간전압) 상전압 : V1, V2, V3-N 선간전압 : V1-V2, V2-V3, V3-V
    • 주파수 45~65Hz
  • 전류측정
    • 전류측정범위채널당 0~3,000A
    • 측정방식CT 또는 Rogowski Coil
  • 환경
    • 동작온도 -10℃ ~ 55℃
    • 보관온도 -25℃ ~ 70℃
  • 기타기능
    • 통신 인터페이스 Ethernet x 1 (Modbus TCP)

결선 방법

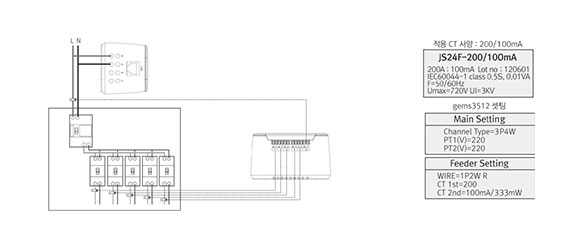

1P2W, 220V, CT = JS24F200/100mA (Model = gems3512 - AT)

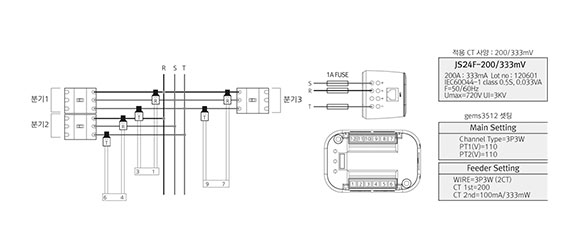

3P3W 2CT, 110V, CT = JS24F200/333mA (Model = gems3512 - VT) 3P3W 결선 시(N-A)에 최대 265V 이하 전압으로만 사용 가능합니다.

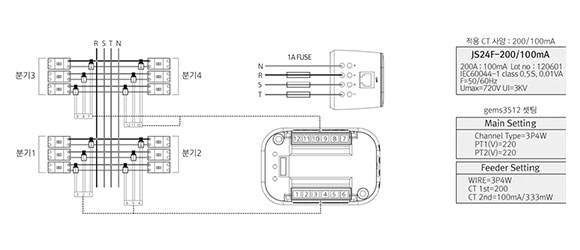

3P4W, 220V, CT = JS24F200/100mA (Model = gems3512 - AT)

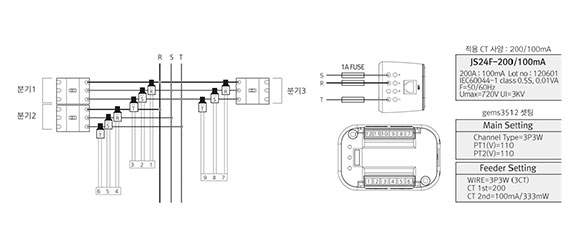

3P3W 3CT, 110V, CT = JS24F200/100mA (Model = gems3512 - AT) 3P3W 결선 시(N-A)에 최대 265V 이하 전압으로만 사용 가능합니다.
07-2.

SEMCT-GEMS3500 멀티채널 전력량계 (18~54채널)

주요 기능

  • 전류, 전압, 유효전력, 전력량, 역률, 선간전압, 상전압, 온도, 고조파, 주파수, 순간전압, 전류 상승 등 데이터 측정
  • 하나의 계측장비로 최대 54Ch까지 전력 모니터링이 가능
  • Ethernet 연결을 통해 클라우드 EMS 시스템 연동
  • 별도의 Display 장치를 통해 현장에서 즉시 전력 모니터링 확인

사양

  • 입력전원 100 ~ 240V AC/DC
  • 전압측정
    • 출력전원 전압측정범위 0 ~690VAC(선간전압) 상전압 : V1, V2, V3-N 선간전압 : V1-V2, V2-V3, V3-V1
    • 주파수 45 ~ 65Hz
  • 전류측정
    • 전류측정범위 채널당 0 ~ 3,000A
    • 측정방식 CT 또는 Rogowski Coil
  • 환경
    • 동작온도 -10°C ~ 55°C
    • 보관온도 -25°C ~ 70°C
  • 기타기능
    • 온도측정범위 0°C ~ 55°C
    • 입출력포트 아날로그 입력 x 1 디지털 입력 x 1 디지털 출력 x 1
    • 통신 인터페이스 RS-232 x 1 RS-485 x 1 (Modbus RTU) Ethernet x 1 (Modbus TCP)

결선 방법

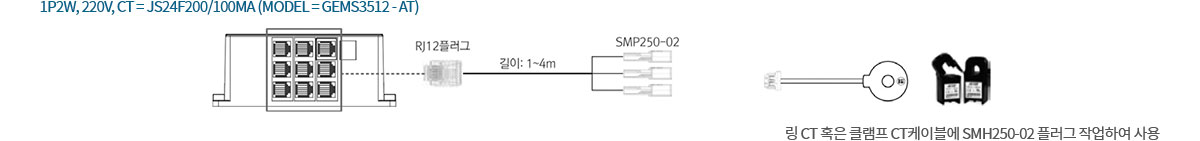

1P2W, 220V, CT = JS24F200/100mA (Model = gems3512 - AT) / 링 CT 혹은 클램프 CT케이블에 SMH250-02 플러그 작업하여 사용

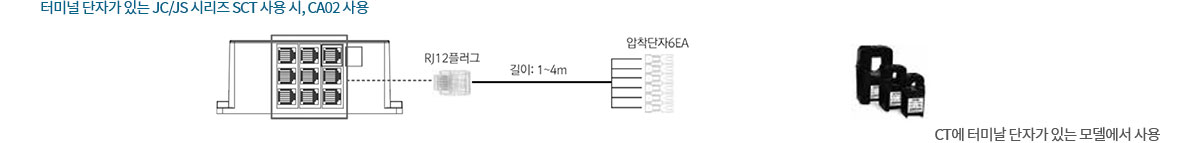

터미널 단자가 있는 JC/JS 시리즈 SCT 사용 시, CA02 사용 / CT에 터미날 단자가 있는 모델에서 사용
gCT 사용 시, CA03 사용 / RJ 12 연결 단자가 적용된 gCT 시리즈

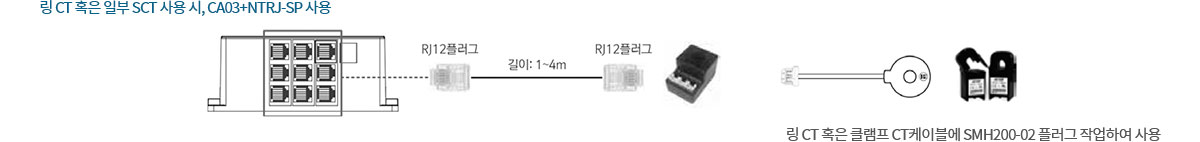

링 CT 혹은 일부 SCT 사용 시, CA03+NTRJ-SP 사용 / 링 CT 혹은 클램프 CT케이블에 SMH200-02 플러그 작업하여 사용

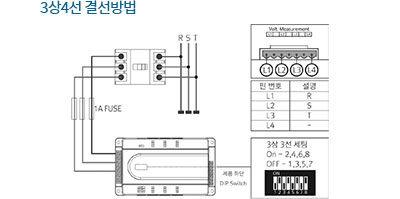

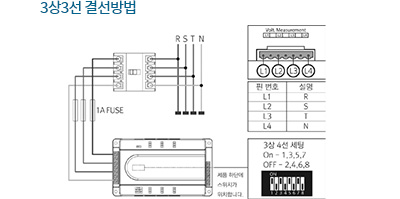

3상4선 결선방법 3상3선 결선방법

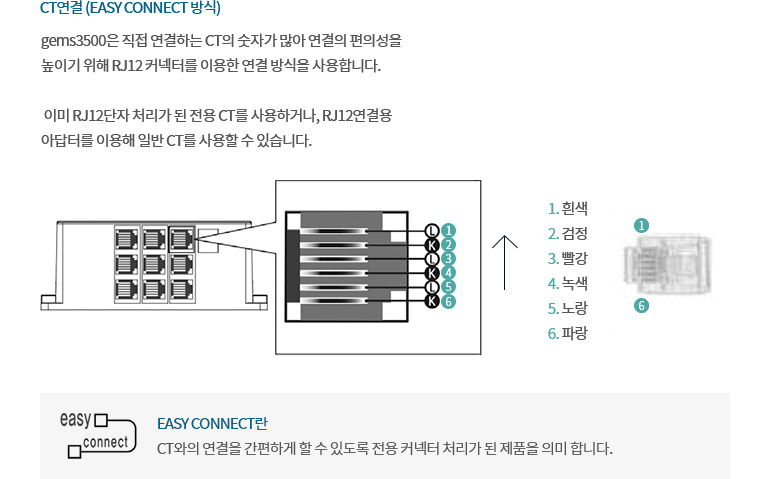

CT연결 (easy connect 방식) : gems3500은 직접 연결하는 CT의 숫자가 많아 연결의 편의성을 높이기 위해 RJ12 커넥터를 이용한 연결 방식을 사용합니다.
				 이미 RJ12단자 처리가 된 전용 CT를 사용하거나, RJ12연결용 아답터를 이용해 일반 CT를 사용할 수 있습니다. / 1. 흰색, 2. 검정, 3. 빨강, 4. 녹색, 5. 노랑, 6. 파랑 / EASY CONNECT란 : CT와의 연결을 간편하게 할 수 있도록 전용 커넥터 처리가 된 제품을 의미 합니다.
07-3.

SEMCT-GEMSPDM-430 멀티채널 디스플레이 장치

주요기능

  • CT메타의 현장 모니터링 장비로 사용
  • 고선명 4.3" TFT LCD를 이용한 명확한 정보 전달, 커다란 전면부 터치키를 이용한 직관적이고도 쉬운 조작
  • 별도의 전원공급 없이 CT메타에 연결하여 사용
  • 국제 표준의 월 마운트 방식 설치를 지원하며 고정 클립을 이용한 빠른 설치

제품코드

제품 코드의 모델번호, 설명에 관한 정보제공
모델번호 설명 모델번호 설명
gemsPDM-A3 gemsPDM-A3 gemsPDM-A5 gems5200/gems5500용 PDM

주요 사양

멀티채널 전력량계의 옵션 멀티채널 디스플레이 장치의 주요 사양으로 옵션 멀티채널 디스플레이 장치 주요 사양설명 참조
옵션 멀티채널 디스플레이 장치 주요 사양
  • 1LCD 화면 : 4.3" TFT Color LCD
  • 2기기상태 : LED 동작 상태 표시
  • 3Key : 터치 방식의 조작키
  • 4고정 클립 : 판넬 고정용 클립
  • 5통신 단자 : CT메타에 연결하기 위한 포트
  • 6고정 볼트 : 판넬 고정용 볼트(4ea)

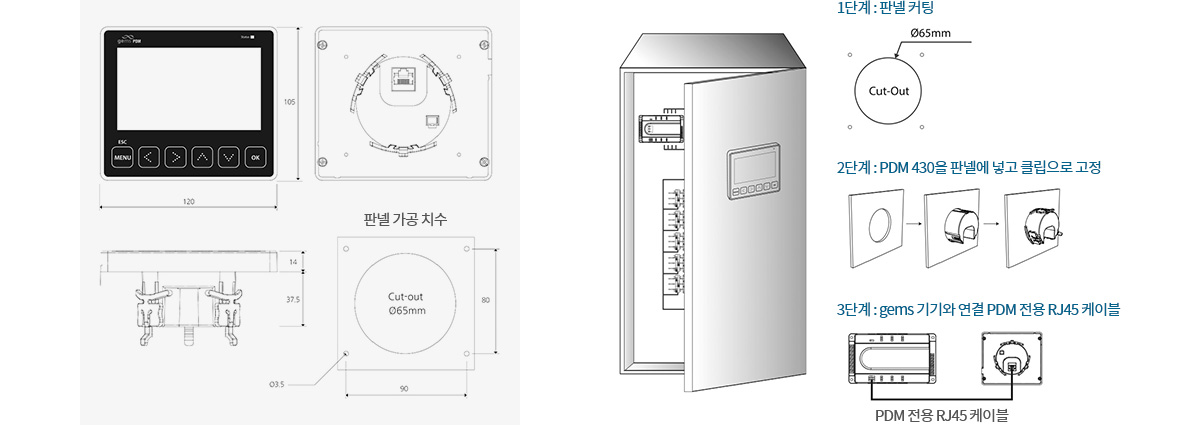

치수 및 설치 방법

멀티채널 전력량계의 옵션 멀티채널 디스플레이 장치의 주요 사양으로 옵션 멀티채널 디스플레이 장치 치수 및 설치방법 설명 참조
옵션 멀티채널 디스플레이 장치 치수 및 설치방법
  • 판넬가공 치수
  1. 1단계 : 판넬 커팅
  2. PDM 430을 판넬에 넣고 클립으로 고정
  3. 3단계 : CT메타와 연결 PDM 전용 RJ45 케이블 PDM 전용 RJ45 케이블
