일체형 배전반

05.

Packaged Switchboard 일체형 배전반

  • 대한민국 특허
  • 조달청 조달우수제품
  • 한국산업기술시험원 K 마크
  • 성능인증 마크

일체형 배전반 특징

  • 약식 수전 22.9kV/380-220V/1000kVA 미만 사용
  • 변압기 1대 수용 / 디지털 계기
  • 배전반 1면에 고압·저압 모두 사용 가능
  • 전력 설비의 계측 및 감시 제어가 가능
  • 내진 구조 적용(옵션사항)

일체형 배전반 사양

  • 정격 전압 고압 : ~25.8 kV, 저압 : 690 V
  • 정격 주파수 60/50 Hz
  • 정격 단시간 전류 (1초) 고압 : Max.25 kA, 저압 : Max.50kA
  • 정격 조작 전압 AC 220V,110V, 기타 주문사양
  • 보호 등급 옥내 : IP4X, 옥외 : IP55, 기타 주문사양
  • 외함치수 (mm) (W)1600~2400, (D)2800~3500, (H)2750~, 기타 주문사양
  • 인증 KERI 형식시험, K 마크, 조달 우수 제품, 성능인증

일체형 배전반 도면

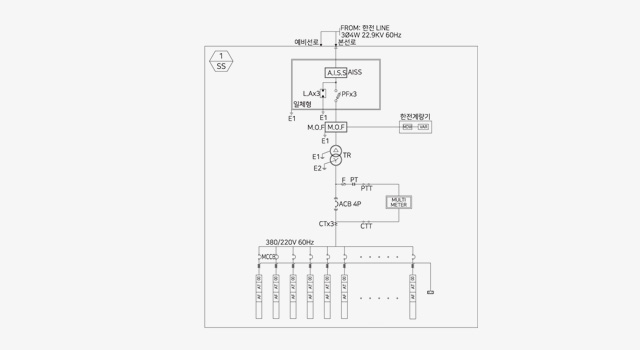

  • 단선결선도

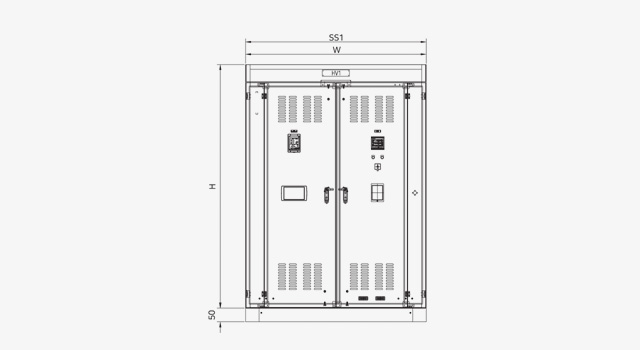

  • 정면도

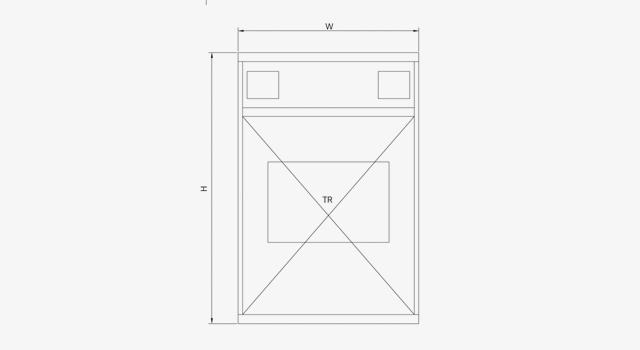

  • 바닥면도

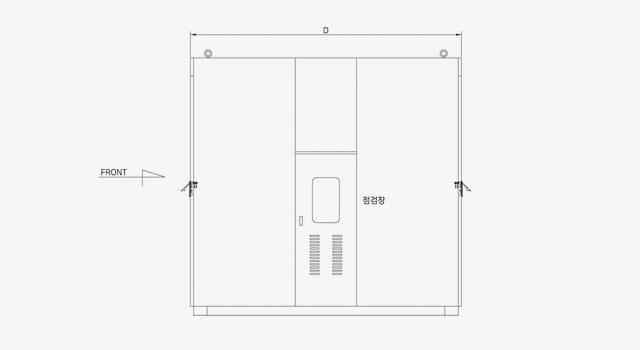

  • 우측면도
