스마트아이

06.

Smart-eye AC/DC Meter AC/DC 전력 품질 메타

주요 기능

  • 하나의 모듈로 각 상별 전압, 전류, 온도, 전력량 모니터링 및 이상상태 경보
  • 손쉬운 설치와 간편한 사용방법
  • 실시간 전략 감시, 사용/예상 요금 표시 기능
  • 부하별 경보 범위 설정 및 저장 기능
  • 부하 개수에 관계없이 모든 부하에 대한 전력 감시 가능
  • 원거리 원격 감시가 가능한 유/무선 LAN 데이터 통신
  • 전류, 전압, 유효전력, 전력량, 역률, 선간접압, 상전압, 온도, 고조파, 주파수, 순간전압, 전류 상승 등 데이터 측정
  • 초당 1/4000 샘플링을 통해 최소 200ms (0.2초) 데이터 수집 가능
  • 클라우드 EMS 시스템으로 최소 1초당 데이터 수집
  • 부스바 온도 센서 적용으로 화재사고 예방

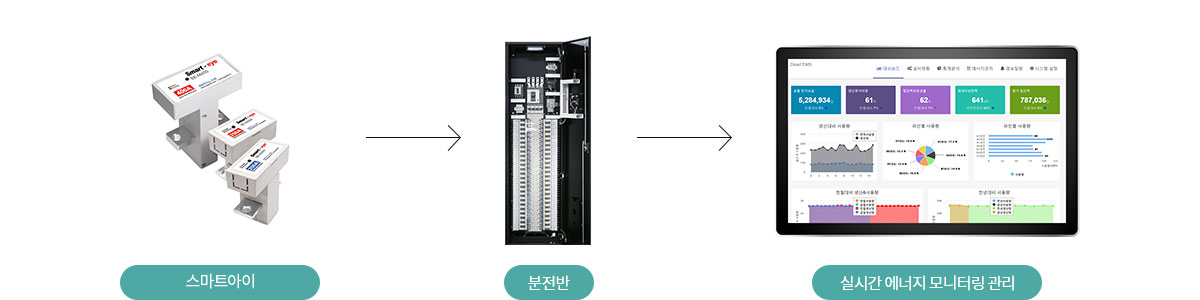

Smart-eye AC/DE meter , 분전반, 실시간 에너지 모니터링 관리

AC Meter 사양

  • 입력전원 DC 12V ±5%
  • 전압측정
    • 전압측정범위 0 ~ 600VAC(선간전압) 상전압 : V1, V2, V3-N 선간제압 : V1-V2, V-2-V3, V3-V1
    • 주파수 50 ~ 60Hz
    • 측정방식 Jig Pin 직접연결
  • 전류측정
    • 전류측정범위 0 ~125A, 0 ~250A, 0 ~ 400A
    • 측정방식 IMC-Hall 전류센서
  • 온도측정
    • 온도측정범위 0°C ~ 60°C (Bus-bar기준)
  • 환경
    • 동작온도 -20°C ~ 60°C
    • 보관온도 -40°C ~ 70°C
  • 기타기능
    • 통신 인터페이스 RS-485 x 1(RJ45, UTP Cable)
단상
삼상
3상4선

DC Meter 사양

  • 입력전원 DC 12V ±5%
  • 전압측정
    • 전압측정범위 0 ~ 1,000VDC
    • 측정방식 Jig Pin 직접접촉
  • 전류측정
    • 전류측정범위 0 ~125A, 0 ~250A, 0 ~ 400A
    • 측정방식 IMC-Hall 전류센서
  • 온도측정
    • 온도측정범위 0°C ~ 60°C (Bus-bar기준)
  • 환경
    • 동작온도 -20°C ~ 60°C
    • 보관온도 -40°C ~ 70°C
  • 기타기능
    • 통신 인터페이스 RS-485 x 1(RJ45, UTP Cable)
125A
250A
400A

스마트아이 치수

125A
250A
400A

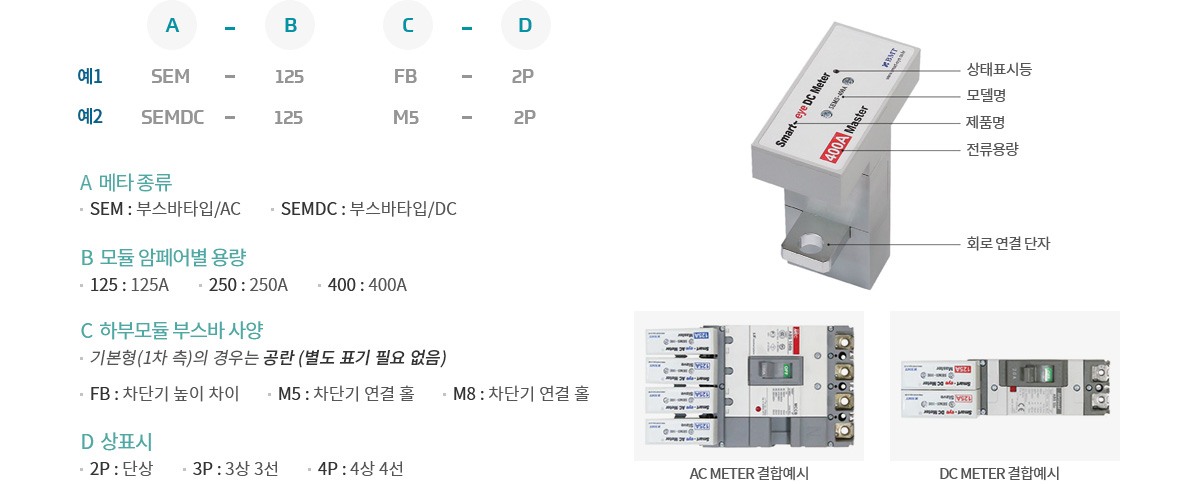

모델명

스마트아이 모델명에 관한 내용으로 모델명 설명 참조
모델명

A-B C-D

예1 SEM-125 FB -2P

예2 SEMDC-125 M5 -2P

A 메타 종류
SEM (부스바타입/AC), SEMDC (부스바타입/DC)
B 모듈 암페어별 용량
125 (125A), 250 (250A), 400 (400A)
C 하부모듈 부스바 사양
기본형 (1차 측)의 경우는 공란 (별도 표기 필요 없음)
FB (차단기 높이 차이), M5 (차단기 연결 홀), M8 (차단기 연결 홀)
D 상표시
2P (단상), 3P (3상 3선), 4P (4상 4선)
  • 상태표시등
  • 모델명
  • 제품명
  • 전류용량
  • 회로 연결 단자
  • AC Meter 결합예시
  • DC Meter 결합예시

설치방법

  1. 1. 모듈 준비
  2. 2. 하부 모듈 차단기 1차 or 2차 위치 선정
  3. 3. 하부 모듈 설치
  4. 4. 상부 모듈 설치
  5. 5. 상부 커버 조립
  6. 6. 스마트 아이 통신 케이블 결선
  7. 7. G/W 통신 케이블 결선
  8. 8. 모니터 통신 케이블 결선
  9. 9. 조립 및 설치 완료
