03.

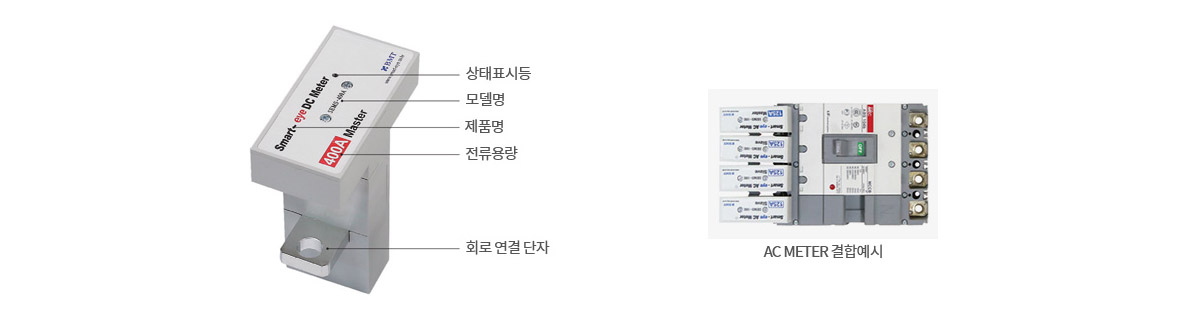

AC 전력품질메타 스마트아이
주요 기능
- 하나의 모듈로 각 상별 전압, 전류, 온도, 전력량 모니터링 및 이상상태 경보
- 손쉬운 설치와 간편한 사용방법
- 실시간 전략 감시, 사용/예상 요금 표시 기능
- 부하별 경보 범위 설정 및 저장 기능
- 부하 개수에 관계없이 모든 부하에 대한 전력 감시 가능

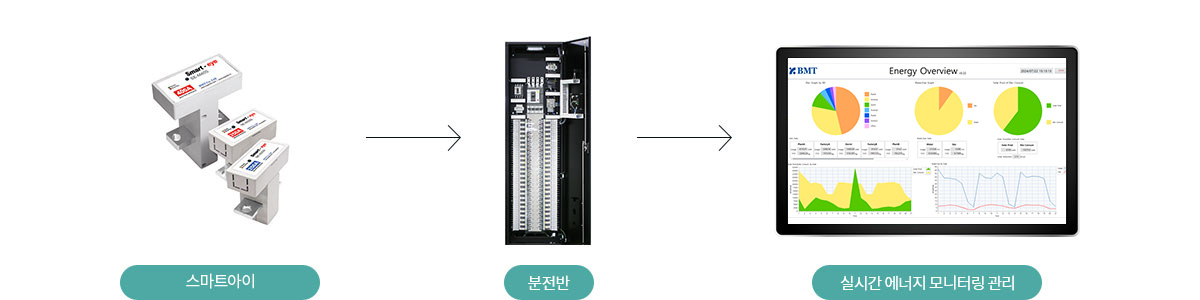

- 원거리 원격 감시가 가능한 유/무선 LAN 데이터 통신
- 전류, 전압, 유효전력, 전력량, 역률, 선간접압, 상전압, 온도, 고조파, 주파수, 순간전압, 전류 상승 등 데이터 측정
- 초당 1/4000 샘플링을 통해 최소 200ms (0.2초) 데이터 수집 가능
- 클라우드 EMS 시스템으로 최소 1초당 데이터 수집
- 부스바 온도 센서 적용으로 화재사고 예방
스마트아이 사양
- 입력전원 DC 8~28V
- 전압측정
- 전압측정범위 0 ~ 600VAC(선간전압) 상전압 : V1, V2, V3-N 선간제압 : V1-V2, V-2-V3, V3-V1
- 주파수 50 ~ 65Hz
- 측정방식 Jig Pin 직접연결
- 전류측정
- 전류측정범위 0 ~125A, 0 ~250A, 0 ~ 400A
- 측정방식 IMC-Hall 전류센서
- 온도측정
- 온도측정범위 0°C ~ 60°C (Bus-bar기준)
- 환경
- 동작온도 -20°C ~ 60°C
- 보관온도 -40°C ~ 70°C
- 기타기능
- 통신 인터페이스 RS-485 x 1(RJ45, UTP Cable)
단상
삼상
3상4선
스마트아이 치수
125A
250A
400A
설치방법
-
1. 모듈 준비
-
2. 하부 모듈 차단기 1차 or 2차 위치 선정
-
3. 하부 모듈 설치
-
4. 상부 모듈 설치
-
5. 상부 커버 조립
-
6. 스마트 아이 통신 케이블 결선
-
7. G/W 통신 케이블 결선
-
8. 모니터 통신 케이블 결선
-
9. 조립 및 설치 완료
