콤팩트 배전반

02.

Compact Switchboard 콤팩트 배전반

  • 대한민국 특허
  • 조달청 조달우수제품
  • 한국산업기술시험원 K 마크
  • 성능인증 마크

비엠티 특허 확장형 부스바 모듈 (MCBS)을 적용하여 안전을 강화한 콤팩트한 구조의 배전반입니다.

콤팩트 배전반의 특징

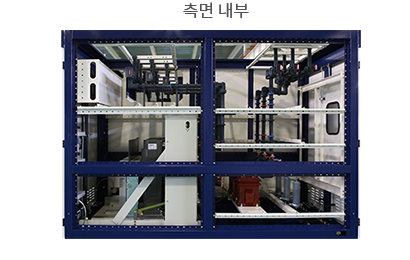

공간을 절약하는 콤팩트한 구조

  • 기존 배전반 대비 40% 이상의 체적 절감 & 10% 이상의 부스바 절감 효과가 있습니다.
  • 각각의 상 (R/S/T/N)을 독립적으로 격리시키는 구조로 안전을 위한 상간 거리의 제한이 적습니다.
  • 전기실 공간 활용을 극대화하고 건축비를 절감합니다.
    • 변압기(TR) 용량 500kVA 이하 : 전기실 천고 약 700mm ↓
    • 변압기(TR) 용량 750kVA 이하 : 전기실 천고 약 500mm ↓
    • 변압기(TR) 용량 1000kVA 이하 : 전기실 천고 약 400mm ↓
비엠티 콤팩트 배전반 부스바의 절연거리
  • 상-대지간 50mm
  • 상-상간 40mm
  • 동상극간 50mm 적용

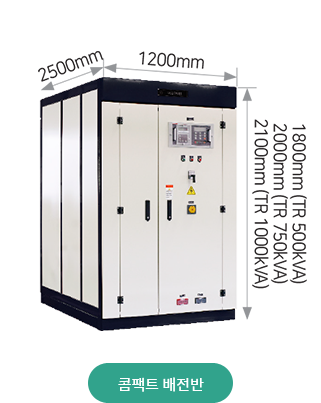

콤팩트 배전반 부스바의 절연거리 : 가로 - 1200mm, 세로 - 2500mm, 높이 - 1800mm(TR 500kVA)/2000mm(TR 750kVA)/2100mm(TR 1000kVA)
기존 특고압 (22.9kV) 수배전반 부스바의 절연거리 (판단기준 108조 및 KEMC 2101에 의거)
  • 상-대지간 200mm
  • 상-상간 215mm
  • 동상극간 225mm

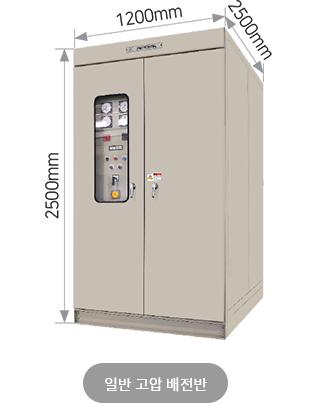

일반 고압 배전반 부스바의 절연거리 : 가로 - 1200mm, 세로 - 2500mm, 높이 - 2500mm

간편한 작업성과 확장성

  • 모듈 형태의 조립체로 구성되어 있어 개별 분리가 가능하며 문제가 있는 모듈만 부분 교체 수리가 가능합니다.
  • 증설 작업 시 기존 부스바 라인과의 연결이 간편합니다.
  • 별도의 추가적인 지지 절연체 없이도 시공이 가능한 부스바 시스템을 제공하여, 시공 보수가 용이합니다.

혁신적인 안전성과 우수한 내구성

  • MCBS에는 난연성 소재 (PA66에 GF30%의 난연 성분 추가)가 적용되어, 감전이나 단락에 의한 사고 발생의 위험 제거 및 화재의 확산을 방지합니다.
  • 각각의 부스바를 독립시키는 밀폐형 구조에 MCBS의 완전한 절연 내력 (20kV까지) 유지로, 불완전한 전력 공급, 습기, 분진 등에 의한 단락/지락/감전 사고의 위험으로부터 시스템과 작업자의 안전을 보호합니다.

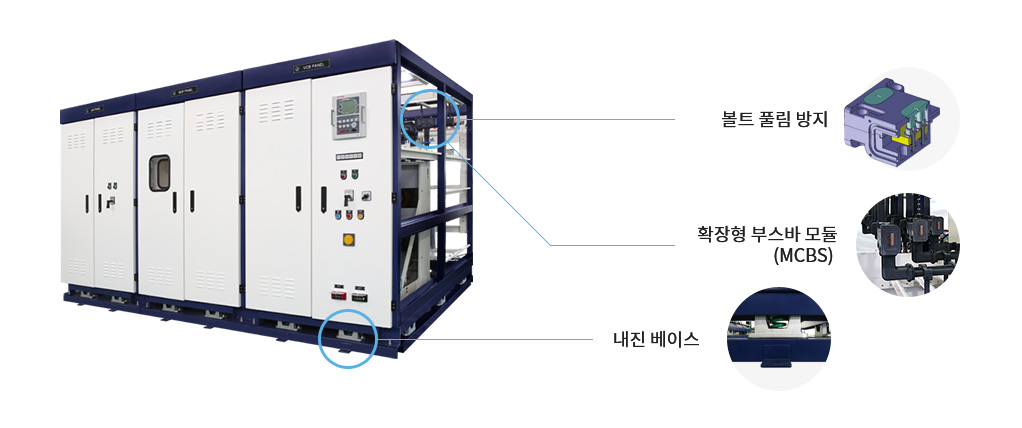

  • Busbar 체결 볼트의 풀림 방지 기능을 적용해 공진 등에 의한 진동으로 부터 Busbar를 보호합니다.
  • 외함에는 Zone4 (진도7) Level의 내진 구조를 적용해 안전성을 강화했습니다.

믿을 수 있는 제품

국내특허, KERI형식시험, 성능인증, K마크인증, 조달우수제품 등록을 거쳐 검증된 신뢰할 수 있는 제품입니다.
  • 특허
  • KERI형식시험
  • 조달청 조달우수제품
  • 한국산업기술시험원 K 마크
  • 성능인증 마크

사양 및 구성

콤팩트 배전반 사양

  • 정격 전압 24/25.5kV/7.2kV/3.6kV
  • 정격 전류 ~2000A, 기타 주문사양
  • 정격 주파수 60/50 Hz
  • 정격 단시간 전류(1초) Max. 25 kA
  • 정격 조작 전압 AC220V,110V, 기타 주문사양
  • 보호 등급 IP4X, 기타 주문사양
  • 외함 치수 (W)800~1200, (D)2000~2500, (H)1800~2100
  • 인증 KERI 형식 시험, K마크, 성능인증, 조달우수제품

판넬 구성

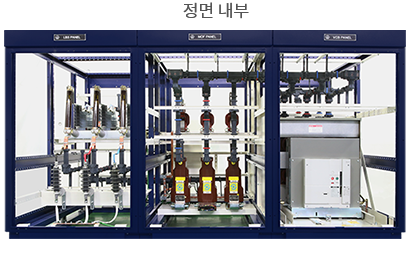

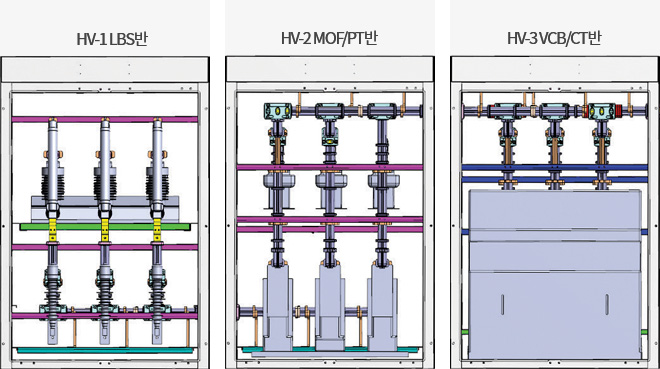

  • 정면도 (내부기기 배치도)
  • 계통도

주요 내부기기 사양

판넬 명칭 기기명 정격
HV-1 LBS 24kV 630A
LA 18kV 2.5kA
HV-2 MOF 24kV 13200/110V/5A
PT 24kV 13200/110V/200VA
PF 24kV 200A 40kA
HV-3 VCB 24kV 630A 25kA
CT 24kV/5A 40VA
SA 18kV 5kA

MCBS (확장형 조립 부스바)

MCBS는 비엠티에서 자체 특허 기술로 만들어진 세계 최초의 모듈 타입의 확장형 조립 부스바 시스템입니다.

  • 비엠티의 수배전반에 적용되어, 공장/빌딩의 수전설비 및 전기실 등의 공간적 제약을 획기적으로 줄여줍니다.
  • 난연 소재의 밀폐형 구조로 감전, 단락 등을 방지하여 화재 및 안전 사고를 예방합니다.
MCBS 재질 PA66 (Polyamide 66) + GF30%
Nylon 66 물성표 비중 1.14
인장강도 840 (kg/cm²)
신율 60%
굴곡강도 28800 (kg/cm²)
충격강도 5.4 (kg ·cm²/cm)
연속사용 온도 115℃ 이상
열변형 온도 130℃ 이상
