Molded Case Power Distributor MCPD(모듈형 전원분배장치)

  • 특허

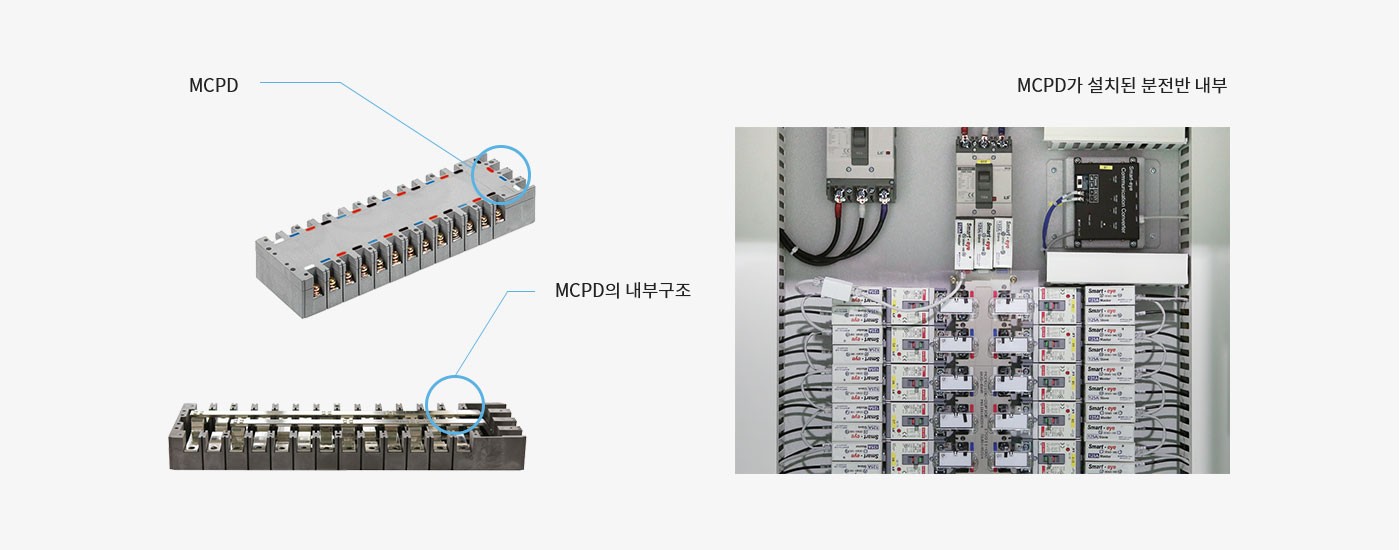

더욱 편리하고, 안전하고, 쉽고, 경제적인 분·배전반 제작의 필수품 MCPD는 기존의 종/횡 방향으로 복잡하게 구성된 부스 바를 일체화된 구성으로 바꾸어 하나의 절연 케이스 (Molded case) 내부에 미리 구성되어 있도록 한 신개념 전원분배 장치입니다. 규격화, 모듈화, 표준화가 되어있어 복잡하고 고비용의 부스바 조립공정 없이 간결하고 뛰어난 완성도의 분·배전반의 제작이 가능하며, 유지 보수가 용이합니다.

MCPD 특징

우수한 작업성

번거로운 부스바 체결 작업이 필요 없고 모듈화된 MCPD로 간편하게 분·배전반 작업이 가능합니다. 배선용 (누전용) 차단기를 커넥터 (터미널) 만으로 설치 가능합니다.

표준화/규격화

모듈화 및 정형화된 MCPD를 사용하여 복잡하고 일관성이 부족한 재래식 분·배전반과 달리 표준화/규격화된 제작이 가능합니다.

뛰어난 경제성

표준화된 제품과 간소화된 시공으로 직·간접적 원가 절감 효과가 큽니다.

전기적 안전성

MCPD는 난연 물질로 제작된 절연 케이스 (상, 하) 내부에 부스바가 내장되어 설치되는 구조입니다.
따라서 부스바가 공기 중에 노출되지 않아 부식 등 외부로부터의 오염을 방지할 뿐 아니라, 전기적 안전사고 위험이 없습니다.

소형화/완성도

집약된 회로 구성으로 분·배전함 전체의 크기와 두께를 축소할 수 있으며, 직관적인 구성으로 작업의 완성도를 높일 수 있습니다.

호환성/적용성

차단기와 연결이 용이한 패널 구조로 다양한 형식으로 응용 조합이 가능하며, 다양하게 구비된 커넥터로 국/내외 거의 모든 차단기와 연결, 어떠한 회로 구성도 가능합니다.

긴급 시공

분·배전반의 설치 및 시공이 긴급한 곳에서 사용하기 적합합니다.

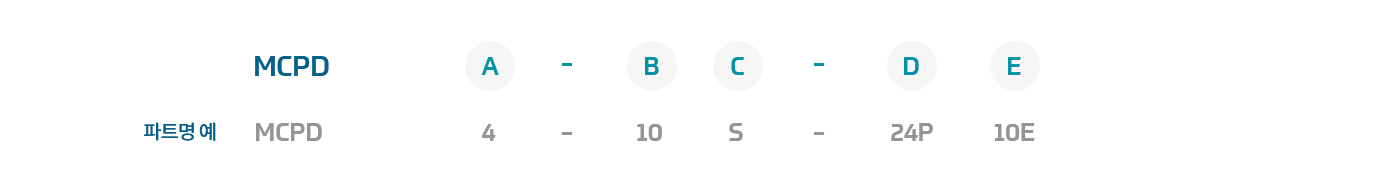

MCPD 파트명

A주차단기의 극수
  • 2 2POLE
  • 3 3POLE
  • 4 4POLE
B주차단기의 프레임 크기
  • 05 50AF
  • 10 100AF
  • 20 225AF
  • 40 400AF
  • 60 600AF
  • 80 800AF
C주차단기의 타입
  • E 경제형
  • S 표준형(확장 가능 타입)
  • H 고차단형
  • L 한류형
  • SC 표준형(클로즈 타입)
D분기단자 수량
  • (예) 24P 24ea의 분기단자가 있는 것
  • 분기단자는 4P, 3P, 2P의 차단기를 형식에 맞게 배열하여 사용
E분기차단기의 프레임 크기 및 타입
  • 05S 50AF의 표준형
  • 10E 100AF의 경제형
  • 10S 100AF의 표준형
  • 20S 225AF의 표준형
  • 40S 400AF의 표준형

표준 사양 이외에도 다양한 분기 타입의 사양이 있으며, 고객의 특별 주문에 따른 제작도 가능합니다.
