전동기 제어반

04.

MCC 전동기 제어반

  • 특허
  • 조달청 조달우수제품
  • 한국산업기술시험원 K 마크
  • 성능인증 마크

비엠티의 전동기 제어반은 콤팩트하고 안전한 구조로 높은 성능과 신뢰성을 제공합니다. 용량 변경, 유지 보수가 용이하게 설계되어 고객의 다양한 요구 조건을 만족합니다.

전동기 제어반 사양

  • 정격 전압 690V
  • 정격 전류 ~800A, 기타 주문사양
  • 정격 주파수 60/50 Hz
  • 정격 단시간 전류 Max. 25 kA
  • 정격 조작 전압 AC 220V, 110V, 기타 주문사양
  • 보호 등급 IP4X, 기타 주문사양
  • 외함 치수 (W) 600~1000, (D) 550~800, (H) 2000~2350, 기타 주문사양
  • 인증 KERI 형식시험, K 마크, 조달 우수 제품, 성능인증

전동기 제어반 도면

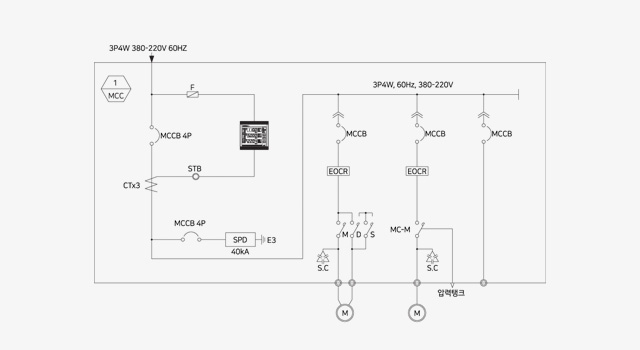

  • 단선 결선도
  • 정면도

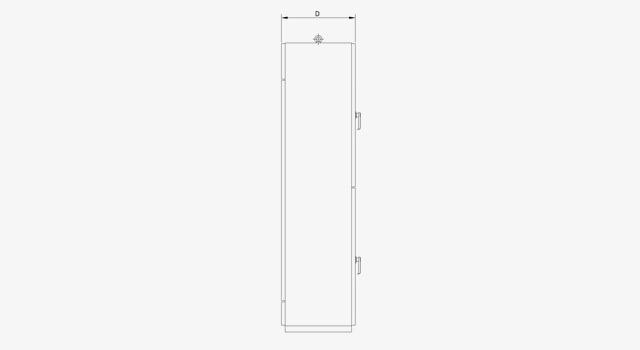

  • 측면도

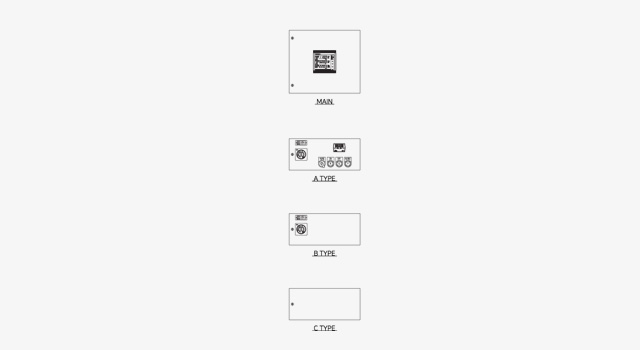

  • UNITS 상세도
NOTE
  • 외함의 구조 옥내 인출형
  • 외함의 재질STEEL PLATE
    • FRONT DOOR : 1.6t 이상
    • REAR DOOR : 1.6t 이상
    • SIDE : 1.6t 이상
    • OTHER : 1.6t 이상
  • 설치 구분 옥내 자립형
