고압 배전반

02.

HV Switchboard 고압 배전반

  • 대한민국 특허
  • 조달청 조달우수제품
  • 한국산업기술시험원 K마크 인증
  • 성능인증 마크

고압 배전반 특징

  • 디지털 전력 감시장치 사용으로 전력 계통의 이상 유무 확인 가능
  • 옥내 또는 옥외 구조 가능
  • 내진 구조 적용(옵션사항)

고압 배전반 사양

  • 정격 전압 24/25.8kV/7.2kV/3.6kV
  • 정격 전류 ~2000A, 기타 주문사양
  • 정격 주파수 60/50 Hz
  • 정격 단시간 전류 (1초) Max. 25 kA
  • 정격 조작 전압 AC 220V,110V,기타 주문사양
  • 보호 등급 IP4X, 기타 주문사양
  • 외함 치수 (mm) (W)800~1400, (D)2000~2500, (H)2100~2550, 기타 주문사양
  • 인증 KERI 형식시험, K 마크, 조달 우수 제품, 성능인증

고압 배전반 도면

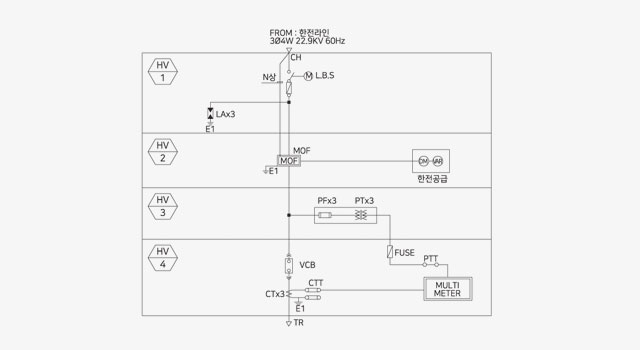

  • 단선결선도

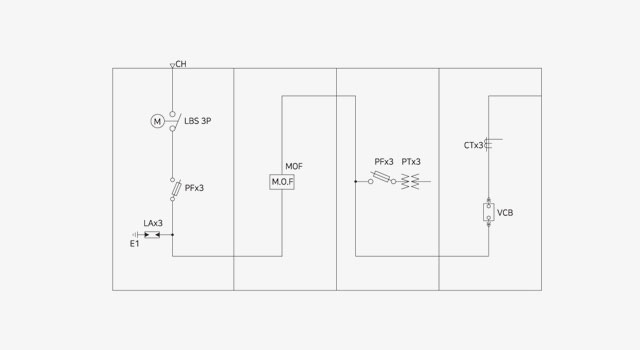

  • 기본구성

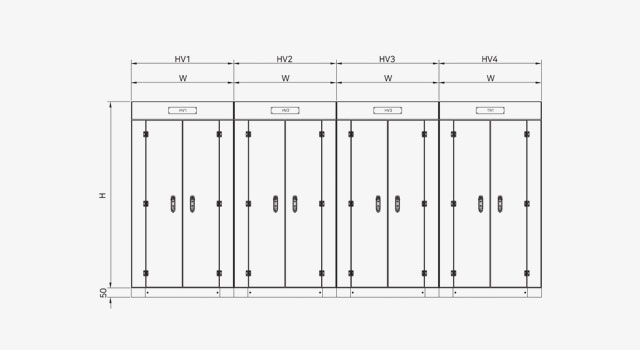

  • 정면도

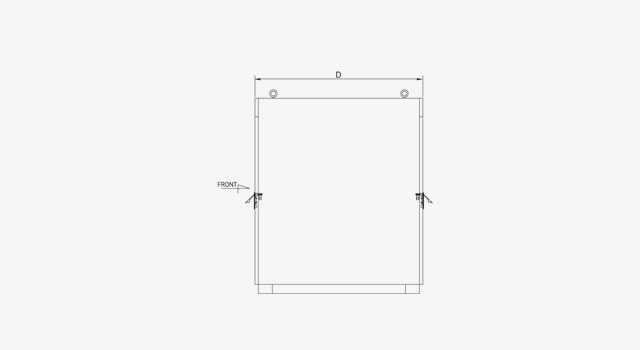

  • 우측면도
